使用京瓷CX3225SB30000H0FLJCC晶振時要注意什么?
　　京セラ株式會社的創始人是稻盛和夫,他于1959年4月在日本京都市中京區西京橋原町建立了總部和工廠,正式成立了京瓷公司,如今的京瓷集團是一家擁有23種產品的大型制造商,京瓷晶振在亞洲,美洲,中東,歐洲地區都具有不低的知名度.旗下長期供應的頻率元件產品有Crystal,32.768KHz,Oscillator,TCXO,VCXO等系列,每一款產品都受到用戶的認可和肯定.以下是康華爾電子精選的部分京瓷貼片晶振型號與編碼資料表,供廣大新老用戶參考.

CX2016DB32000D0WZRC1	CX2016DB晶振	32MHz	(2.00mmx1.60mm)
CX2016DB26000H0FLJC2	CX2016DB晶振	26MHz	(2.00mmx1.60mm)
CX2520DB24000D0FLJCC	CX2520DB晶振	24MHz	(2.50mmx2.00mm)
CX3225SB12000H0FLJCC	CX3225SB晶振	12MHz	(3.20mmx2.50mm)
CX3225SB13560H0FLJCC	CX3225SB晶振	13.56MHz	(3.20mmx2.50mm)
CX3225SB26000H0FLJCC	CX3225SB晶振	26MHz	(3.20mmx2.50mm)
CX3225SB30000H0FLJCC	CX3225SB晶振	30MHz	(3.20mmx2.50mm)
CX3225SB54000H0FLJCC	CX3225SB晶振	54MHz	(3.20mmx2.50mm)
CX3225GB18432D0HEQCC	CX3225GB晶振	18.432MHz	(3.20mmx2.50mm)
CX2520DB32000D0WZRC1	CX2520DB晶振	32MHz	(2.50mmx2.00mm)
CX3225SB49152F0HELC1	CX3225SB晶振	49.152MHz	(3.20mmx2.50mm)
CX3225GB20000D0HPQCC	CX3225GB晶振	20MHz	(3.20mmx2.50mm)
CX3225GB13560P0HPQCC	CX3225GB晶振	13.56MHz	(3.20mmx2.50mm)
CX3225GB19200P0HPQCC	CX3225GB晶振	19.2MHz	(3.20mmx2.50mm)
CX3225GB22579P0HPQCC	CX3225GB晶振	22.5792MHz	(3.20mmx2.50mm)
CX3225GB27000P0HPQCC	CX3225GB晶振	27MHz	(3.20mmx2.50mm)
CX3225SB27000D0FFFCC	CX3225SB晶振	27MHz	(3.20mmx2.50mm)
CX3225SB25000D0FFFCC	CX3225SB晶振	25MHz	(3.20mmx2.50mm)
CX3225GB14745D0HPQCC	CX3225GB晶振	14.7456MHz	(3.20mmx2.50mm)
CX3225SB12000D0FFJCC	CX3225SB晶振	12MHz	(3.20mmx2.50mm)
CX3225SB16000D0FFJCC	CX3225SB晶振	16MHz	(3.20mmx2.50mm)
CX3225SB26000D0FFFCC	CX3225SB晶振	26MHz	(3.20mmx2.50mm)
CX3225SB32000D0FFFCC	CX3225SB晶振	32MHz	(3.20mmx2.50mm)
CX2016DB24000D0GEJCC	CX2016DB晶振	24MHz	(2.00mmx1.60mm)
ST3215SB32768C0HPWBB	ST3215SB晶振	32.768kHz	(3.20mmx1.50mm)
CX2520DB16000D0GEJCC	CX2520DB晶振	16MHz	(2.50mmx2.00mm)
CX2520DB24000D0GEJCC	CX2520DB晶振	24MHz	(2.50mmx2.00mm)
ST2012SB32768C0HPWBB	ST2012SB晶振	32.768kHz	(2.00mmx1.20mm)
CX2016DB32000D0FLJCC	CX2016DB晶振	32MHz	(2.00mmx1.60mm)
CX3225CA32000D0HSSCC	CX3225CA晶振	32MHz	(3.20mmx2.50mm)
CX2016DB40000D0FLJCC	CX2016DB晶振	40MHz	(2.00mmx1.60mm)
CX3225CA25000D0HSSCC	CX3225CA晶振	25MHz	(3.20mmx2.50mm)
CX2016DB48000C0WPLA2	CX2016DB晶振	48MHz	(2.00mmx1.60mm)
CX2016DB16000D0FLJCC	CX2016DB晶振	16MHz	(2.00mmx1.60mm)
CT2016DB38400C0FLHA2	CT2016DB晶振	38.4MHz	(2.00mmx1.60mm)
CX3225SB54000D0WPTC1	CX3225SB晶振	54MHz	(3.20mmx2.50mm)
CX2520DB40000D0FLJCC	CX2520DB晶振	40MHz	(2.50mmx2.00mm)
CX5032GA08000H0PST02	CX5032GA晶振	8MHz	(5.00mmx3.20mm)
CT2016DB19200C0FLHA1	CT2016DB晶振	19.2MHz	(2.00mmx1.60mm)
CT2520DB19200C0FLHAF	CT2520DB晶振	19.2MHz	(2.50mmx2.00mm)
CX3225SB48000D0WPTC1	CX3225SB晶振	48MHz	(3.20mmx2.50mm)
CX3225SB48000D0WPSC1	CX3225SB晶振	48MHz	(3.20mmx2.50mm)
CX3225SB54000D0WPSC1	CX3225SB晶振	54MHz	(3.20mmx2.50mm)
CX5032GB10000H0PESZZ	CX5032GB晶振	10MHz	(5.00mmx3.20mm)
CX5032GB16000H0PESZZ	CX5032GB晶振	16MHz	(5.00mmx3.20mm)
CX5032GB20000H0PESZZ	CX5032GB晶振	20MHz	(5.00mmx3.20mm)
CX2520DB27000H0KLSA1	CX2520DB晶振	27MHz	(2.50mmx2.00mm)
CX2520DB27000B0FLHA1	CX2520DB晶振	27MHz	(2.50mmx2.00mm)
CX3225SB48000D0FPJC1	CX3225SB晶振	48MHz	(3.20mmx2.50mm)
CX3225SB54000D0WPSC3	CX3225SB晶振	54MHz	(3.20mmx2.50mm)
CX3225GB12000D0HPQCC	CX3225GB晶振	12MHz	(3.20mmx2.50mm)
CX3225SB20000H0PSTC2	CX3225SB晶振	20MHz	(3.20mmx2.50mm)
CX3225GB24000P0HPQCC	CX3225GB晶振	24MHz	(3.20mmx2.50mm)
CX2016DB24000H0FLJC4	CX2016DB晶振	24MHz	(2.00mmx1.60mm)
CX2520DB40000H0FLJC3	CX2520DB晶振	40MHz	(2.50mmx2.00mm)
CX3225SB24000D0FLJCC	CX3225SB晶振	24MHz	(3.20mmx2.50mm)
CX2520DB40000D0GPSC1	CX2520DB晶振	40MHz	(2.50mmx2.00mm)
CX2520DB13560H0FLJC1	CX2520DB晶振	13.56MHz	(2.50mmx2.00mm)
CX3225SB54000D0FLJCC	CX3225SB晶振	54MHz	(3.20mmx2.50mm)
CX2016DB25000H0FLJC1	CX2016DB晶振	25MHz	(2.00mmx1.60mm)
CX2520DB19200D0FLJC2	CX2520DB晶振	19.2MHz	(2.50mmx2.00mm)
CX2520DB27000D0FLJC1	CX2520DB晶振	27MHz	(2.50mmx2.00mm)

　　CX3225SB30000H0FLJCC晶振是日本京瓷株式會社一直在量產的MHz貼片晶振,這是一條原廠編碼,包含完整的參數規格信息,具體優良的可靠性,穩定性,但石英晶振本身就是一種比較脆弱的電子元器件,在使用過程中,需要非常的仔細小心,因為晶振的體積通常都比較小,所以在使用的時候要注意以下的問題.
1.沖擊/振動
　　請勿在運輸,電路板安裝,意外跌落或撞擊或機械振動超過規定范圍的范圍內施加過度沖擊.否則可能導致石英晶體諧振器破裂或損壞所使用的零件.當施加的沖擊或振動超過規定水平時,請務必檢查特性.
2.清潔用品
　　進行超聲波清洗時,共振會損壞晶振產品.進行超聲波清潔時,請務必事先檢查.洗滌后將產品完全干燥.產品和安裝板之間殘留的水滴會引起遷移.
3.焊接條件
　　在建議的條件設置內使用以提高貼片晶振產品可靠性.

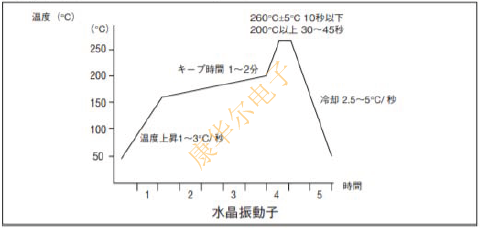

推薦的回流曲線

	石英晶體諧振器
烙鐵溫度	280°C~340°C
時間	3+1/−0秒以內

標準烙鐵條件

4.實施說明
　　電路板圖案和產品電極焊接在表面上.板極度變形可能會導致圖案剝落,產品電極剝落,焊錫裂紋或石英晶體密封損壞,從而導致性能下降和無法操作,請在指定的彎曲條件下使用.安裝后拆分電路板時,或將貼片晶振安裝在電路板嚴重彎曲的位置時,請特別小心.
　　使用自動安裝機時,請選擇對沖擊力影響最小的型號,并確保沒有損壞.表面安裝的京瓷石英晶振產品與流焊不兼容.請小心處理.
5.貯藏
　　在高溫和低溫下長期保存以及在高濕度下保存石英晶振可能會導致頻率精度和可焊性下降.請在-5°C至+40°C的溫度和濕度范圍內,相對濕度40至60％RH且沒有陽光直射的情況下,在6個月內使用存儲區域.
使用京瓷CX3225SB30000H0FLJCC晶振時要注意什么?
