首頁歐美晶振JAUCH晶振,JXS11晶振,耐高溫晶體諧振器

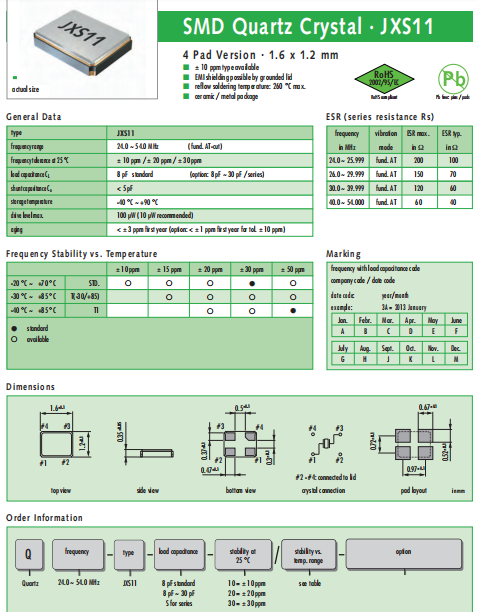

JAUCH晶振,JXS11晶振,耐高溫晶體諧振器

編號：98112131
頻率：24~54MHz

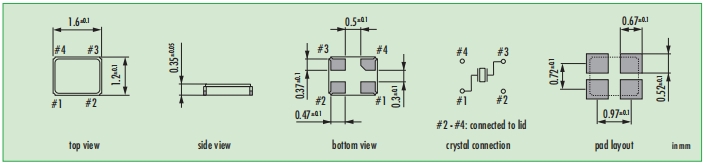

尺寸：1.6*1.2*0.35mm

小體積貼片1612石英晶振,外觀小型,表面貼片型石英晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型(1.6×1.2×0.35mmtyp.)具備優良的耐環境特性及高耐熱性強.滿足無鉛焊接的...

分享到

　 JAUCH晶振,JXS11晶振,耐高溫晶體諧振器.貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,達到了無鉛焊接的高溫回流溫度曲線的標準.

　石英晶振的研磨技術:通過對晶振切割整形后的晶片進行研磨,使石英晶振的晶片達到(厚度/頻率)的一定范圍.石英晶振晶片厚度與頻率的關系為:在壓電晶體行業,康華爾電子生產晶振頻率的高低是顯示康華爾電子技術水平的一個方面,我公司康華爾電子通過理論與實際相結合,累積多年的晶振研磨經驗,通過深入細致地完善石英晶振研磨工藝技術,注重貼片晶振研磨過程的各種細節,注重晶振所用精磨研磨設備的選擇;注重所使用水晶、研磨砂的選擇等;注重石英晶振研磨用工裝如:游輪的設計及選擇,從而使研磨晶振晶片在平面度、平行度、彎曲度都有很好的控制,最終使可研磨的石英晶振晶片的厚度越來越薄,貼片晶振晶片的頻率越來越高,為公司在高頻石英晶振的研發生產打下堅實基礎,提升了晶振廠家康華爾電子的競爭力,使晶振廠家康華爾電子在高頻石英晶振的研發及生產領先于國內其它公司.

JAUCH集團作為一家全球活躍生產歐美進口晶振的公司,我們所有的業務關系都是建立在整個組織的企業社會責任意識的基礎上的.Jauch網絡設備晶振每天都致力于遵循最高的公司治理標準,向我們的員工以及我們的客戶、供應商以及參與我們企業成功的所有人.我們所有的活動都是按照社會標準和現行立法進行的.這一承諾適用于整個JAUCH公司:JAUCH Quartz GmbH德國,子公司JAUCH Quartz France SAS,JAUCH Quartz UK ltd .,JAUCH Quartz America,inc .和所有現有的業務關系.

JAUCH晶振	單位	JXS11晶振	石英晶振基本條件
標準頻率	f_nom	24~54MHz	標準頻率
儲存溫度	T_stg	-40°C～+90°C	裸存
工作溫度	T_use	-20℃~+70℃ -30℃~+85℃ -40℃~+85℃	標準溫度
激勵功率	DL	1.0μW Max.	推薦:100μW ～ 300μW
頻率公差	f_— l	±10ppm ±20ppm ±30ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.jahson.com.cn/
頻率溫度特征	f_tem	±50× 10^-6 /-30°C～+85°C	超出標準的規格請聯系我們.
負載電容	C	8pF~30pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-10°C— +60°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

存儲事項

(1)在更高或更低溫度或高濕度環境下長時間保存進口貼片晶振產品時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些晶體產品,并在開封后盡可能進行安裝,以免長期儲藏.正常溫度和濕度:溫度:+15°C至+35°C,濕度25%RH至85%RH(請參閱“測試點JISC60068-1/IEC60068-1的標準條件”章節內容).

(2)請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

超聲波清洗

(1)使用AT-切割晶體和表面聲波9SAW)諧振器/聲表面濾波器的產品,可以通過超聲波進行清洗.但是,在某些條件下,晶體特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.

(2)使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶體可能受到破壞.

(3)請勿清洗開啟式產品

(4)對于可清洗產品,應避免使用可能對石英水晶諧振器產生負面影響的清洗劑或溶劑等.

(5)焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響1612晶振的可靠性和質量.請清理殘余的助焊劑并烘干PCB.

JAUCH晶振,作為全球企業可持續的社會的實現,集團一體推進地球環境保全活動.推進了環境考慮的SMD晶振產品和服務的產品和服務.為了提供社會,努力維護地球環境.遵守環境相關的法令、條例、限制、協定及其他要求事項,環境負荷的降低和污染的防止努力.地域社會環境保全活動及生物多樣性保全活動的參加,環境搭配等的信息積極的公開的事,與社會的交流的知識進一步加深協調進一步的協調.這個環境方針是根據文件等的全體職員以及共同工作的人們.按照這個環境方針,設定環境目的和目標,確實是落實,對其進行重新評估,努力持續改善.

以最小化使用危險材料,能源和其它資源為目的進行公司環保晶振產品及服務的安全生產和使用并確保回收利用以防治污染,保存資源的方式進行商務運作并積極地對以往的環境破壞進行揭露持續改進將環境管理與商務運行和決策過程高度集成規范其行為不斷進行持續改進的實踐.

JAUCH晶振本于"善盡企業責任,降低環境沖擊,提升員工健康"的理念,執行各項環境及職業安全衛生管理工作;落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.2003年通過ISO14001環境管理系統驗證,秉持"污染預防,持續改善"之原則.
