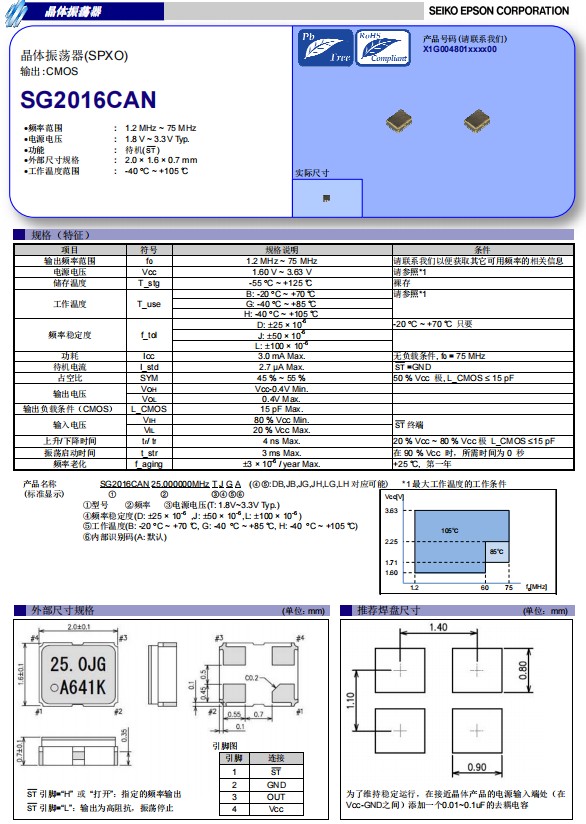

隨著5G時代的到來，5G晶振的重要性也不言而喻，愛普生晶振SG2016CAN可以用于5G前傳的25G光模塊，具有超小型輕薄型，高穩定性、寬溫等優勢。在5G前傳光纖傳輸網絡中，25G光模塊是主流方案。在方案中，控制MCU需要具有I2C、ADC、DAC和多個IO口功能。由于波分方案中，需要使用TEC進行溫度控制，TEC Driver必不可少。為了節約成本，TEC Driver可以采用分立器件，用MCU的PWM控制進行TEC調節。為了提高M(jìn)CU的控制精度，MCU需要使用精度更高的外部5G晶振。EPSON公司推出的5G晶振SG2016CAN，是一款CMOS輸出的石英晶體振蕩器。頻率穩定度可達±50PPM，頻率老化度僅為±3PPM/year，具有較高的穩定性，滿足光模塊長期使用的要求。SG2016CAN封裝小，尺寸為2.0mm×1.6mm×0.7mm，光模塊體積小，采用2016封裝，更容易PCB設計。SG2016CAN的工作溫度范圍：-40℃~105℃，具有較高的工作溫度。5G前傳光模塊中，一般需要選擇寬溫的工作期間，所以5G晶振也需要更高的溫度范圍，使用愛普生晶振SG2016CAN可以滿足光模塊高溫的需求,X1G004801005900,有源晶振

貼片晶振	型號	頻率	尺寸	輸出波
X1G004801000200	SG2016CAN	24.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801000300	SG2016CAN	26.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801000700	SG2016CAN	12.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801001200	SG2016CAN	25.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801001300	SG2016CAN	50.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801001400	SG2016CAN	16.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801001800	SG2016CAN	20.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801002000	SG2016CAN	48.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801002100	SG2016CAN	27.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801002400	SG2016CAN	25.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801002600	SG2016CAN	33.333300MHz	2.00x1.60x0.70mm	CMOS
X1G004801002700	SG2016CAN	10.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801002800	SG2016CAN	50.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801002900	SG2016CAN	10.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801003000	SG2016CAN	4.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801003100	SG2016CAN	24.576000MHz	2.00x1.60x0.70mm	CMOS
X1G004801003500	SG2016CAN	25.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801003600	SG2016CAN	40.000000MHz	2.00x1.60x0.70mm	CMOS

X1G004801003900	SG2016CAN	26.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801004000	SG2016CAN	24.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801004400	SG2016CAN	12.288000MHz	2.00x1.60x0.70mm	CMOS
X1G004801004500	SG2016CAN	8.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801004600	SG2016CAN	8.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801004900	SG2016CAN	4.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801005000	SG2016CAN	12.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801005100	SG2016CAN	12.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801005200	SG2016CAN	12.288000MHz	2.00x1.60x0.70mm	CMOS
X1G004801005300	SG2016CAN	12.288000MHz	2.00x1.60x0.70mm	CMOS
X1G004801005400	SG2016CAN	14.745600MHz	2.00x1.60x0.70mm	CMOS
X1G004801005500	SG2016CAN	14.745600MHz	2.00x1.60x0.70mm	CMOS
X1G004801005600	SG2016CAN	16.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801005700	SG2016CAN	20.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801005800	SG2016CAN	20.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801005900	SG2016CAN	24.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801006000	SG2016CAN	24.576000MHz	2.00x1.60x0.70mm	CMOS
X1G004801006100	SG2016CAN	27.000000MHz	2.00x1.60x0.70mm	CMOS
X1G004801006200	SG2016CAN	32.000000MHz	2.00x1.60x0.70mm	CMOS

愛普生晶振SG2016CAN可以滿足光模塊高溫的需求,X1G004801005900,有源晶振
SG2016CAN有源晶振還具有超低功耗的優點。響應時間僅為3ms，上升/下降延遲時間為4ns。在工作頻率為20MHz，無負載情況時，工作電流可達1.8mA，待機狀態下的電流可達2.7μA。所以，在5G前傳光模塊方案中，如果需要MCU主頻更穩定，外置高溫、穩定性好的5G晶振時，EPSON公司推出的SG2016CAN是較理想的選擇。
