首頁進口晶振ABRACON晶振,貼片晶振,ABM7晶振,ABM7-25.000MHZ-D2Y-T晶振

ABRACON晶振,貼片晶振,ABM7晶振,ABM7-25.000MHZ-D2Y-T晶振

編號：64486758
頻率：25.000MHz

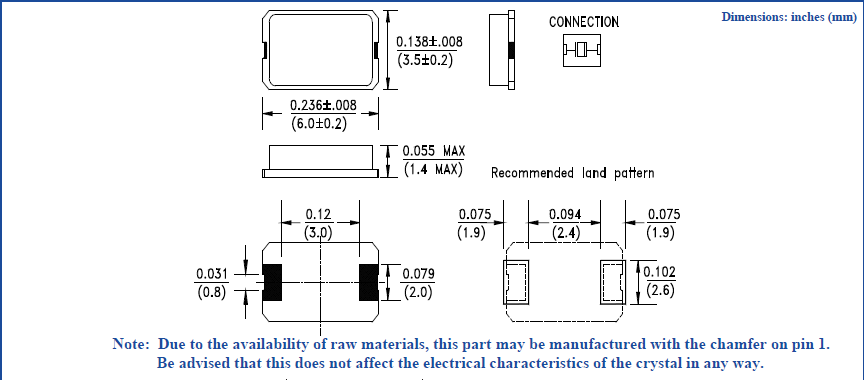

尺寸：60.3.5*1.4mm

晶振本身小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

分享到

ABRACON晶振,貼片晶振,ABM7晶振,ABM7-25.000MHZ-D2Y-T晶振.貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.

晶振的真空封裝技術：是指的石英晶體諧振器在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一。

西鐵城晶振	單位	ABM7晶振	石英晶振基本條件
標準頻率	f_nom	8.000MHz~80.000MHz	標準頻率
儲存溫度	T_stg	-40°C ～ +90°C	裸存
工作溫度	T_use	-10°C ～ +60°C	標準溫度
激勵功率	DL	10μW Max.	推薦:10μW~100μW
頻率公差	f_— l	±50 × 10^-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.jahson.com.cn/
頻率溫度特征	f_tem	±50 × 10^-6/	超出標準的規格請聯系我們.
負載電容	CL	18PF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	DL=100μW
頻率老化	f_age	±5× 10^-6 / year Max.	+25°C,第一年

ABRACON公司MHZ貼片晶振型號表：

ABL晶振系列原廠代碼表：

原廠編碼	廠家	型號	系列	頻率	封裝	尺寸	高度
ABM7-8.000MHZ-D2Y-T	Abracon LLC	ABM7	MHz Crystal	8MHz	2-SMD, No Lead	0.236" L x 0.138" W (6.00mm x 3.50mm)	0.055" (1.40mm)
ABM7-25.000MHZ-D2Y-T	Abracon LLC	ABM7	MHz Crystal	25MHz	2-SMD, No Lead	0.236" L x 0.138" W (6.00mm x 3.50mm)	0.055" (1.40mm)
ABM7-14.7456MHZ-D2Y-T	Abracon LLC	ABM7	MHz Crystal	14.7456MHz	2-SMD, No Lead	0.236" L x 0.138" W (6.00mm x 3.50mm)	0.055" (1.40mm)
ABM7-12.000MHZ-D2Y-T	Abracon LLC	ABM7	MHz Crystal	12MHz	2-SMD, No Lead	0.236" L x 0.138" W (6.00mm x 3.50mm)	0.055" (1.40mm)
ABM7-20.000MHZ-D2Y-T	Abracon LLC	ABM7	MHz Crystal	20MHz	2-SMD, No Lead	0.236" L x 0.138" W (6.00mm x 3.50mm)	0.055" (1.40mm)
ABM7-16.000MHZ-D2Y-T	Abracon LLC	ABM7	MHz Crystal	16MHz	2-SMD, No Lead	0.236" L x 0.138" W (6.00mm x 3.50mm)	0.055" (1.40mm)
ABM7-24.000MHZ-D2Y-T	Abracon LLC	ABM7	MHz Crystal	24MHz	2-SMD, No Lead	0.236" L x 0.138" W (6.00mm x 3.50mm)	0.055" (1.40mm)
ABM7-16.000MHZ-4-T	Abracon LLC	ABM7	MHz Crystal	16MHz	2-SMD, No Lead	0.236" L x 0.138" W (6.00mm x 3.50mm)	0.055" (1.40mm)

安裝引線安裝晶體振蕩器

不要對端子施加過大的力安裝晶體振蕩器的螺絲。將石英晶振安裝在印刷電路板上時，請對齊安裝孔之間的距離終端。如果強制安裝振蕩器和這些距離彼此不同，終端可以是破損。不要彎曲直徑為0.6mm或以下的密封端子更多。即使需要彎曲直徑的端子0.6毫米或更小，不要直接彎曲它們密封底座，以保護密封玻璃。如果玻璃破裂，可能會有氣密密封和絕緣受影響的單位可能無法交付規定的特點。

當一個非密封晶體振蕩器（與其產品安裝有用于頻率校正的孔的盒子，小心防止助焊劑進入孔中，因為可移動元件，如可變電容器和可變電阻器位于孔的內側。將端子焊接在260°C（溫度為20°C）終端）最多五秒鐘。不要焊接端子直接連接到蓋子或底座。

表面貼裝晶體振蕩器的安裝

（1）振蕩器振動后溫度快速變化

安裝在板上當安裝板的材料時，用于表面安裝陶瓷晶體振蕩器封裝，有膨脹系數不同于膨脹系數陶瓷，焊接的圓角部分可能會裂開環境重復和極端溫度變化會在很長一段時間內發生。在這種情況下，建議事先檢查情況。ABRACON晶振,貼片晶振,ABM7晶振,ABM7-25.000MHZ-D2Y-T晶振

（2）自動安裝引起的沖擊

當石英晶體振蕩器被吸附或吸附時自動安裝或超過規定的沖擊安裝在電路板上時給出的值，這會導致其特性發生變化或惡化。

（3）板彎曲應力

如果在焊接晶體單元后PC板彎曲對于PC板，機械應力可能會導致焊接部分剝落或晶體單元封裝裂紋。

Abracon提供了廣泛的石英定時晶體和振蕩器，MEMS振蕩器，實時時鐘(RTC)，藍牙模塊，陶瓷諧振器，鋸濾器和諧振器，功率和射頻電感，變壓器，電路保護元件和射頻天線和無線充電線圈。作為一個解決方案供應商，Abracon的廣泛的產品線地址信號路徑，數據路徑和電源需求在最苛刻的應用。ABRACON晶振,貼片晶振,ABM7晶振,ABM7-25.000MHZ-D2Y-T晶振

Abracon公司的產品是COTS-商業現貨產品; 適用于商業，工業和指定的自動化應用。 Abracon的產品不是專為軍事，航空，航空航天，生命依賴醫療應用或任何需要高可靠性的應用而設計的.公司已通過iso9001-2008認證，并在德克薩斯州、加利福尼亞州、中國、臺灣、新加坡、蘇格蘭、以色列、匈牙利、英國、德國等地的德州和銷售辦事處獲得設計和應用工程資源。

通過適當控制影響6035二腳晶振生產時環境影響的物質，減少能源的使用，以達到節約能源和節約資源的目的。有效利用資源，防止環境污染，減少和妥善處理廢物，包括再利用和再循環。

通過開展節能活動和減少二氧化碳排放防止全球變暖。避免采購或使用直接或間接資助或受益剛果民主共和國或鄰近國家武裝組織的礦產。

遵守有關陶瓷殼無源貼片晶振環境保護的法律、標準、協議和任何公司承諾的其他要求。根據環境方針制定環境目標和目標，同時促進這些活動，并定期檢討環境管理體系的持續改進。在我們的環境政策中教育所有員工和為我們的團隊工作的人，通過教育和提高意識來提高他們的環保意識。確保公眾環境保護活動的信息公開。

對我們的陶瓷封裝小體積晶體進行檢驗，同時告知我們的員工顧客以及公眾，如何安全的使用，如何使用對環境影響較小，幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境。公司的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平。
